Android + BLE

Avant de rentrer dans le détail, que fait notre objet ?

en BLE :

• Toggle de la LED.
• Comptage du nombre d’allumages.
• Changement du nom de la carte (persistant).
• Notification lors de l’allumage / extinction de la LED.
• Liste des réseaux Wifi environnants.
• Définition des credentials Wifi (persistant).

En HTTP :

• Allumage et extinction de la LED (toggle).
• Récupération du statut.

En Physique :

• Utilisation du bouton pour allumer et éteindre la LED.

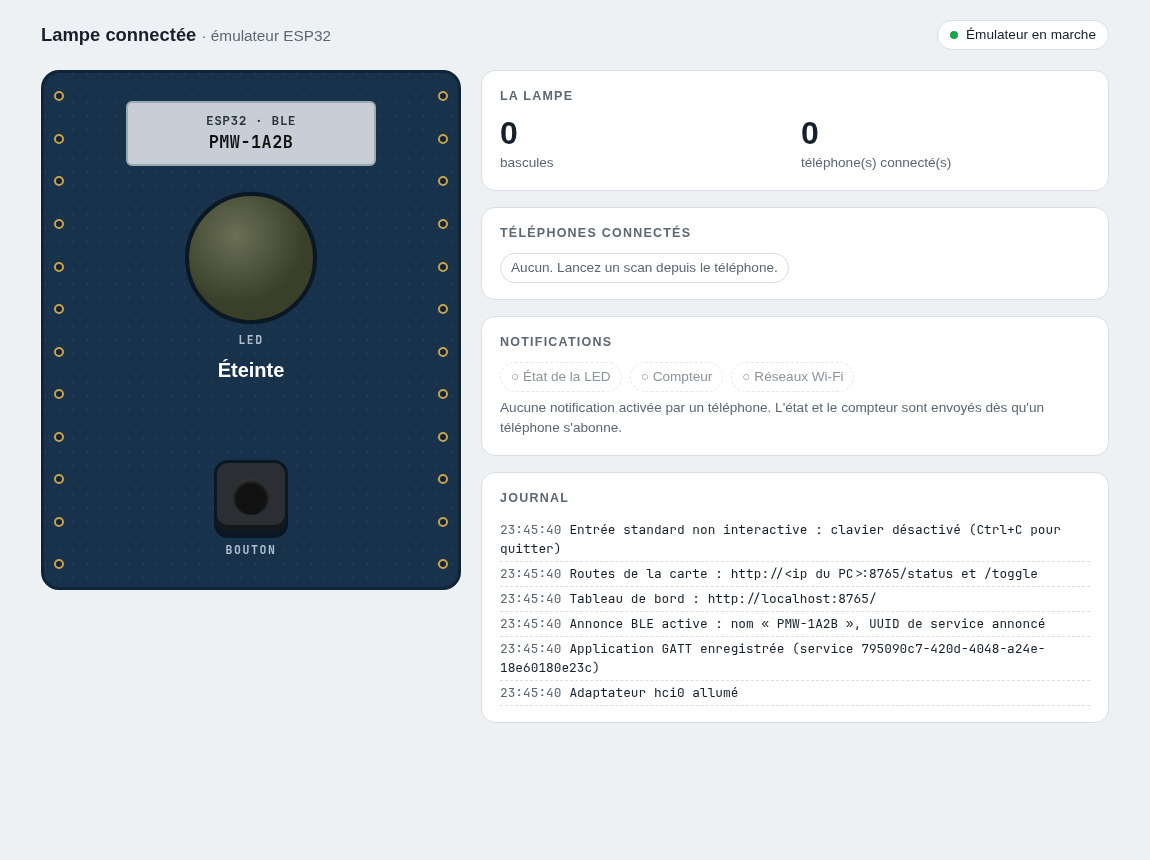

La lampe du TP : un émulateur

L'émulateur de la lampe connectée : un PC Linux qui se fait passer pour la carte.

• Même service BLE que l'ESP32, même code côté Android.
• Un tableau de bord web pour voir la LED, le compteur et ce que reçoit la lampe.
• Rien à flasher, rien à brancher.

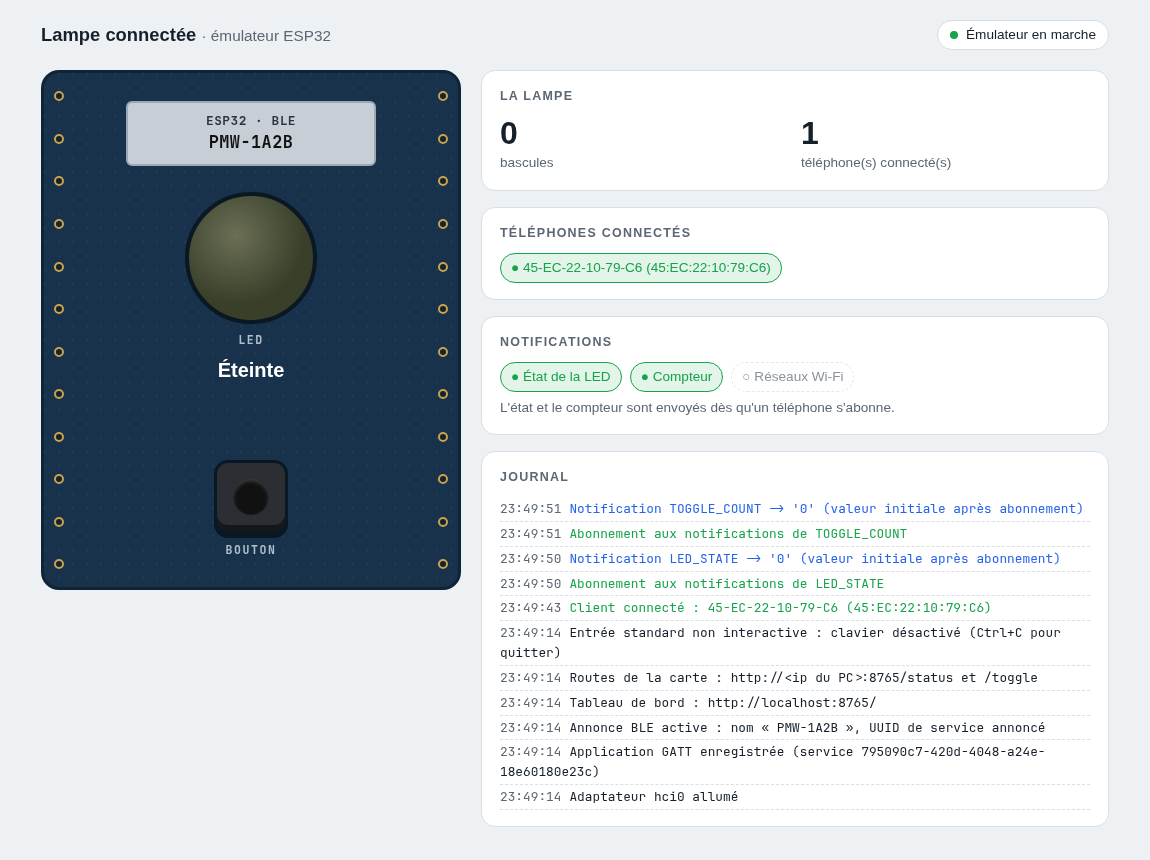

Le téléphone s'abonne aux notifications

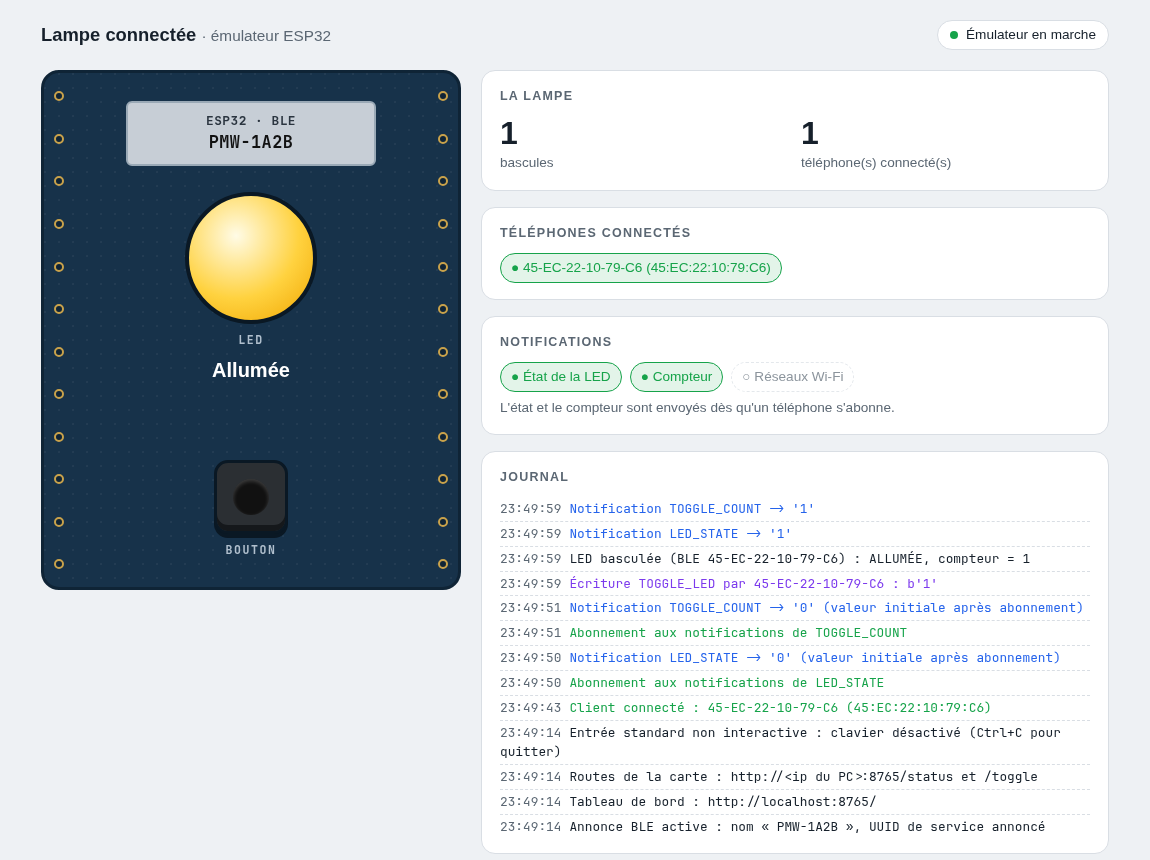

Une écriture depuis le téléphone

Rappel sur le BLE

• Un serveur (périphérique)
• Des clients (mobile, tablette, ordinateur …)

• Des Services
• Des Characteristics

Découvrons l'objet !

Avec l'application « nRF Connect »

Le Bluetooth et Android

• Les permissions (Manifest + Code)
• Différentes selon la version d'Android (avant / à partir d'Android 12)

Sur Android

L'implémentation évolue beaucoup. Il est important de suivre les dernières recommandations. Sous peine d'avoir des comportements inattendus.

Deux solutions

• Le coder, avec les API Android (sans librairie).
• Utiliser une librairie.

Deux TP : sans librairie puis avec la librairie Nordic.

Sans librairie

• On voit chaque étape : scan, connexion, services, notifications, écriture.
• Des callbacks (BluetoothGattCallback), comme des gestionnaires d'événements.
• À nous de gérer les versions d'Android… et les pièges.

Pour comprendre.

Avec la librairie

• Plus simple (beaucoup moins de questions à se poser, version, permissions… )
• Les mêmes notions BLE : service, caractéristique, notification.
• La plomberie en moins.

Pour produire.

Quelle librairie ?

Nordic (le fabricant des puces BLE) en propose deux :

• Kotlin BLE Library : coroutines et Flow, version 2 en bêta. Celle du TP.
• Android BLE Library : plus ancienne, très répandue, une file de requêtes et des extensions Kotlin.

Attention aux exemples en ligne : la Kotlin BLE Library v1 a une API totalement différente de la v2.

La version code

• Vérifier si le BLE est disponible
• Demander les permissions (Manifest + Code)
• Filtrer les résultats (ou pas)
• Démarrer le Scan
• Connexion au BluetoothDevice
• Lire / écrire des données

Un système à état

Avant-propos, nous allons co-réfléchir sur le projet

Je vous propose du code

Vous allez devoir l'implémenter

Respirez, c'est parti !

(Ça va être dense, mais on va y arriver)

Les permissions

• Localisation ?
• Est-ce que le Bluetooth est actif ?
• Le Manifest

Les permissions : Le manifest

<!-- Permissions pour le BLE Android 12 et plus -->
<uses-permission android:name="android.permission.BLUETOOTH_SCAN"
    android:usesPermissionFlags="neverForLocation"
    tools:targetApi="s" />
<uses-permission android:name="android.permission.BLUETOOTH_CONNECT" />

<!-- Anciennes permissions BLE (jusqu'à Android 11 inclus) -->
<uses-permission android:name="android.permission.BLUETOOTH" android:maxSdkVersion="30" />
<uses-permission android:name="android.permission.BLUETOOTH_ADMIN" android:maxSdkVersion="30" />

<uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION" />
<uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />

La vue scan

• Un nouveau screen à créer
• Un ViewModel associé

C'est à vous

• Créer une nouvelle « Screen ».
• Créer un nouveau ViewModel.
  • Cette vue doit afficher une « liste », je vous laisse préparer le code pour afficher une liste.
  • Nous allons utiliser le pattern MVVM.

Les permissions

// Partie 1: Demander la permission
// En fonction de la version d'Android, on demande des permissions différentes
// À partir d'Android 12, on demande les permissions BLUETOOTH_CONNECT et BLUETOOTH_SCAN (qui sont moins agressives pour l'utilisateur)
// Pour les autres versions, on demande la permission ACCESS_FINE_LOCATION (Souvent non comprise par l'utilisateur)
val toCheckPermissions = if (Build.VERSION.SDK_INT < Build.VERSION_CODES.S) {
    listOf(android.Manifest.permission.ACCESS_FINE_LOCATION)
} else {
    listOf(android.Manifest.permission.BLUETOOTH_CONNECT, android.Manifest.permission.BLUETOOTH_SCAN)
}

// État de la demande de permission (granted, denied, shouldShowRationale)
val permissionState = rememberMultiplePermissionsState(toCheckPermissions)

 // Vérifier si la permission est accordée
if (permissionState.allPermissionsGranted) {
    // La permission est accordée
    // Nous sommes prêts à scanner
} else {
    // La permission n'est pas accordée
    // Nous devons demander la permission
    Button(onClick = { permissionState.launchMultiplePermissionRequest() }) {
        Text(text = "Demander la permission")
    }
}

C'est à vous ! Je vous laisse implémenter la demande de permission.

Vérifier si le Bluetooth est actif

Composant de vérification

@Composable
fun checkBluetoothEnabled(context: Context, notAvailable: () -> Unit = {}) {
    val bluetoothManager: BluetoothManager? = remember {
        context.getSystemService(Context.BLUETOOTH_SERVICE) as BluetoothManager?
    }
    val bluetoothAdapter: BluetoothAdapter? = bluetoothManager?.adapter
    val enableBluetoothLauncher = rememberLauncherForActivityResult(contract = ActivityResultContracts.StartActivityForResult()) {}
    LaunchedEffect(bluetoothAdapter) {
        when {
            bluetoothAdapter == null -> { notAvailable() }
            !bluetoothAdapter.isEnabled -> {
                // Demander l'activation du Bluetooth
                val enableBtIntent = Intent(BluetoothAdapter.ACTION_REQUEST_ENABLE)
                enableBluetoothLauncher.launch(enableBtIntent)
            }
        }
    }
}

Utilisation du composant de vérification

// Vérification si le Bluetooth est activé
checkBluetoothEnabled(context) {
    // Le Bluetooth n'est pas disponible
    Toast.makeText(context, "Le Bluetooth n'est pas disponible", android.widget.Toast.LENGTH_SHORT).show()
    navController.popBackStack()
}

À votre avis, que fait ce code ? Où doit-il être placé ?

C'est à vous, je vous laisse implémenter la partie demande d'activation du Bluetooth

Exemple de Layout (à adapter)

Le Scan

Réparti entre le ViewModel et la Vue.

• La vue doit afficher la liste des périphériques.
• Le ViewModel doit gérer le scan (méthode asynchrone).

Le ViewModel : Les variables de scan

// Le processus de scan
private var scanJob: Job? = null

// Durée du scan
private val scanDuration = 10000L

/**
    * Le scanner bluetooth
    */
private val scanFilters: List<ScanFilter> = listOf(
    // À décommenter pour filtrer les périphériques
    // ScanFilter.Builder().setServiceUuid(ParcelUuid(BluetoothLEManager.DEVICE_UUID)).build()
)
private val scanSettings = ScanSettings.Builder().setScanMode(ScanSettings.SCAN_MODE_LOW_LATENCY).build()
private val scanResultsSet = mutableMapOf<String, ScanResult>()

Le ViewModel : La méthode de scan

@SuppressLint("MissingPermission")
fun startScan(context: Context) {
    // Récupération du scanner BLE (il vaut null si le Bluetooth est désactivé)
    val bluetoothLeScanner = (context.getSystemService(BLUETOOTH_SERVICE) as BluetoothManager).adapter.bluetoothLeScanner ?: return

    // Si nous sommes déjà en train de scanner, on ne fait rien
    if (isScanningFlow.value) return

    // Définition du processus de scan (Coroutine)
    // Une coroutine est un moyen de gérer des tâches asynchrones de manière plus simple et plus lisible
    scanJob = CoroutineScope(Dispatchers.IO).launch {
        // On indique que nous sommes en train de scanner
        isScanningFlow.value = true

        // Objet qui sera appelé à chaque résultat de scan
        val scanCallback = object : ScanCallback() {
            /**
                * Le callback appelé à chaque résultat de scan (nouvel appareil trouvé)
                * Il n'est pas dédoublonné, c'est à nous de le faire (il peut être appelé plusieurs fois pour le même appareil)
                */
            override fun onScanResult(callbackType: Int, result: ScanResult) {
                super.onScanResult(callbackType, result)
                // On ajoute le résultat dans le set, s'il n'y est pas déjà
                // L'ajout retourne null si l'élément n'était pas déjà présent
                if (scanResultsSet.put(result.device.address, result) == null) {
                    // On envoie la nouvelle liste des appareils scannés
                    scanItemsFlow.value = scanResultsSet.values.toList()
                }
            }
        }

        // On lance le scan BLE
        bluetoothLeScanner.startScan(scanFilters, scanSettings, scanCallback)

        try {
            // On attend la durée du scan (10 secondes)
            delay(scanDuration)
        } finally {
            // Dans tous les cas (fin du délai ou appel à stopScan), on stoppe le scan BLE
            bluetoothLeScanner.stopScan(scanCallback)

            // On indique que nous ne sommes plus en train de scanner
            isScanningFlow.value = false
        }
    }
}

fun stopScan() {
    scanJob?.cancel()
    isScanningFlow.value = false
}

Vous avez remarqué ?

• La méthode startScan est une méthode asynchrone.
• Elle utilise une coroutine pour gérer le scan.
• Elle utilise un Flow pour envoyer les résultats de scan.

En parlant de Flow

// La liste des appareils scannés autour
val scanItemsFlow = MutableStateFlow<List<ScanResult>>(emptyList())

// Boolean permettant de savoir si nous sommes en train de scanner
val isScanningFlow = MutableStateFlow(false)

C'est à vous, je vous laisse implémenter la partie scan

Rappel : Écouter les variables du ViewModel dans la Vue.

val list by viewModel.scanItemsFlow.collectAsStateWithLifecycle()
val isScanning by viewModel.isScanningFlow.collectAsStateWithLifecycle()

Connexion à un périphérique

• Action de connexion déclenchée par l'utilisateur. (Clic sur un élément de la liste)
• Affichage d'un loader pendant la connexion.
• L'écran liste est remplacé par un nouveau composant d'action

Qu'allons-nous faire ?

• Modifier le ViewModel pour ajouter de nouvelles variables d'état.
• Écouter les variables côté Vue.

// Flow permettant de savoir si nous sommes en train de nous connecter
val isConnectingFlow = MutableStateFlow(false)

// Flow permettant de savoir si un appareil est connecté
val isConnectedToDeviceFlow = MutableStateFlow(false)

Le code de la connexion

@SuppressLint("MissingPermission")
fun connect(context: Context, bluetoothDevice: BluetoothDevice) {
    // On arrête le scan s'il est en cours
    stopScan()

    // On indique que nous sommes en train de nous connecter (pour afficher un loader par exemple)
    isConnectingFlow.value = true

    // On tente de se connecter à l'appareil
    // On utilise le GattCallback pour gérer les événements BLE (connexion, déconnexion, notifications).
    currentBluetoothGatt = bluetoothDevice.connectGatt(
        context,
        false,
        BluetoothLEManager.GattCallback(
            // La connexion a réussi (onServicesDiscovered)
            onConnect = {
                isConnectedToDeviceFlow.value = true
                isConnectingFlow.value = false
                // On active les notifications pour recevoir les événements de la LED et du compteur
                // enableNotify()
            },

            // Nouvelle valeur reçue sur une caractéristique de type notification
            onNotify = { characteristic, value ->
                when (characteristic.uuid) {
                    BluetoothLEManager.CHARACTERISTIC_NOTIFY_STATE -> connectedDeviceLedStateFlow.value = value == "1"
                }
            },

            // La lampe s'est déconnectée (BluetoothGatt.STATE_DISCONNECTED)
            onDisconnect = {
                isConnectedToDeviceFlow.value = false
            },

            // Un descripteur vient d'être écrit : on peut activer la notification suivante
            onDescriptorWritten = {
                enableNextNotification()
            }
        ))
}

Avez-vous remarqué ?

• La méthode connect est une méthode asynchrone.
• Elle repose sur un GattCallback pour gérer les événements BLE.
• Elle utilise des Flow pour envoyer les informations à la Vue.

BluetoothLEManager

• Code générique pour gérer les états BLE.
• Contient les UUIDs des services et caractéristiques.
• Contient le GattCallback pour gérer les événements BLE.
• Écrit par moi-même pour simplifier le code.

Ce code est à ajouter dans un fichier BluetoothLEManager.kt dans un package data.ble

class BluetoothLEManager {

    companion object {
        var currentDevice: BluetoothDevice? = null

        /**
         * Les UUIDS sont des identifiants uniques qui permettent d'identifier les services et les caractéristiques.
         * Ces UUIDs sont définis par la lampe (émulateur ou firmware de l'ESP32).
         */
        val DEVICE_UUID: UUID = UUID.fromString("795090c7-420d-4048-a24e-18e60180e23c")
        val CHARACTERISTIC_TOGGLE_LED_UUID: UUID = UUID.fromString("59b6bf7f-44de-4184-81bd-a0e3b30c919b")
        val CHARACTERISTIC_NOTIFY_STATE: UUID = UUID.fromString("d75167c8-e6f9-4f0b-b688-09d96e195f00")
        val CHARACTERISTIC_GET_COUNT: UUID = UUID.fromString("a877d87f-60bf-4ad5-ba61-56133b2cd9d4")
        val CHARACTERISTIC_GET_SET_WIFI: UUID = UUID.fromString("10f83060-64f8-11ee-8c99-0242ac120002")
        val CHARACTERISTIC_SET_DEVICE_NAME: UUID = UUID.fromString("1497b8a8-64f8-11ee-8c99-0242ac120002")
        val CHARACTERISTIC_UPDATE_NOTIFICATION_DESCRIPTOR_UUID: UUID = UUID.fromString("00002902-0000-1000-8000-00805f9b34fb")

    }

    /**
     * Définition de la classe GattCallback qui va nous permettre de gérer les différents événements BLE
     * Elle implémente la classe BluetoothGattCallback fournie par Android
     */
    open class GattCallback(
        val onConnect: () -> Unit,
        val onNotify: (characteristic: BluetoothGattCharacteristic, value: String) -> Unit,
        val onDisconnect: () -> Unit,
        val onDescriptorWritten: () -> Unit = {}
    ) : BluetoothGattCallback() {

        /**
         * Méthode appelée au moment où les « services » ont été découverts
         */
        override fun onServicesDiscovered(gatt: BluetoothGatt, status: Int) {
            super.onServicesDiscovered(gatt, status)
            if (status == BluetoothGatt.GATT_SUCCESS) {
                onConnect()
            } else {
                onDisconnect()
            }
        }

        /**
         * Méthode appelée au moment du changement d'état de la stack BLE
         */
        @SuppressLint("MissingPermission")
        override fun onConnectionStateChange(gatt: BluetoothGatt, status: Int, newState: Int) {
            super.onConnectionStateChange(gatt, status, newState)
            when (newState) {
                BluetoothGatt.STATE_CONNECTED -> gatt.discoverServices()
                BluetoothProfile.STATE_DISCONNECTED -> onDisconnect()
            }
        }

        /**
         * Méthode appelée lorsqu'une caractéristique a été modifiée
         * Dans les nouvelles versions d'Android, cette méthode est appelée
         */
        override fun onCharacteristicChanged(gatt: BluetoothGatt, characteristic: BluetoothGattCharacteristic, value: ByteArray) {
            super.onCharacteristicChanged(gatt, characteristic, value)
            onNotify(characteristic, value.toString(Charsets.UTF_8))
        }

        /**
         * Méthode appelée lorsqu'une caractéristique a été modifiée
         * Ancienne méthode utilisée sur les versions antérieures d'Android
         */
        override fun onCharacteristicChanged(gatt: BluetoothGatt, characteristic: BluetoothGattCharacteristic) {
            super.onCharacteristicChanged(gatt, characteristic)
            onNotify(characteristic, characteristic.value.toString(Charsets.UTF_8))
        }

        override fun onDescriptorWrite(gatt: BluetoothGatt?, descriptor: BluetoothGattDescriptor?, status: Int) {
            if (status == BluetoothGatt.GATT_SUCCESS) {
                Log.d("BLE", "Descriptor write successful for ${descriptor?.characteristic?.uuid}")
            } else {
                Log.e("BLE", "Descriptor write failed for ${descriptor?.characteristic?.uuid}, status: $status")
            }
            // L'écriture est terminée (réussie ou non) : l'opération suivante peut partir
            onDescriptorWritten()
        }
    }
}

C'est à vous, je vous laisse implémenter la connexion

• Créer l'action de connexion dans la Vue.
• Écouter les variables du ViewModel.
• Créer un Composant pour afficher les actions.
• Gérer les différents états (scan, connexion, actions).
• Pour vous aider…

Interagir avec le périphérique

• Envoi de commandes via les caractéristiques.
• Écoute des notifications (caractéristiques de type notification).

fun toggleLed() {
    writeCharacteristic(BluetoothLEManager.CHARACTERISTIC_TOGGLE_LED_UUID, "1")
}

⚠️ Méthode générique pour écrire dans une caractéristique. Elle s'applique à toutes les caractéristiques du projet.

@SuppressLint("MissingPermission")
private fun writeCharacteristic(uuid: UUID, value: String) {
    // Récupération du service principal (celui de la lampe)
    getMainService()?.let { service ->
        // Récupération de la caractéristique
        val characteristic = service.getCharacteristic(uuid)

        if (characteristic == null) {
            Log.e("BluetoothLEManager", "La caractéristique $uuid n'a pas été trouvée")
            return
        }

        Log.i("BluetoothLEManager", "Ecriture de la valeur $value dans la caractéristique $uuid")

        // En fonction de la version de l'OS, on utilise la méthode adaptée
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.TIRAMISU) {
            // On écrit la valeur dans la caractéristique
            currentBluetoothGatt?.writeCharacteristic(characteristic, value.toByteArray(), BluetoothGattCharacteristic.WRITE_TYPE_DEFAULT)
        } else {
            // On écrit la valeur dans la caractéristique
            characteristic.setValue(value)
            currentBluetoothGatt?.writeCharacteristic(characteristic)

        }
    }
}

private fun getMainService(): BluetoothGattService? = currentBluetoothGatt?.getService(BluetoothLEManager.DEVICE_UUID)

C'est à vous, je vous laisse implémenter l'action de toggle de la LED

Recevoir l'état de la LED

• Fonctionne par notification.
• Est asynchrone.
• Utilise un Flow.

Dans votre viewModel

// Flow permettant de savoir si la LED est allumée ou éteinte
val connectedDeviceLedStateFlow = MutableStateFlow(false)

// Sera mis à jour dans la méthode onNotify du GattCallback
// Si la valeur est "1", la LED est allumée, sinon elle est éteinte
// connectedDeviceLedStateFlow.value = value == "1"

Dans votre Vue

val ledState by viewModel.connectedDeviceLedStateFlow.collectAsStateWithLifecycle()

// … ailleurs dans votre code
if(ledState) {
    // La LED est allumée
} else {
    // La LED est éteinte
}

Pour que le code fonctionne

Il faut activer les notifications sur la caractéristique

// Les caractéristiques dont il reste à activer la notification
private val notificationsToEnable = ArrayDeque<BluetoothGattCharacteristic>()

@SuppressLint("MissingPermission")
private fun enableNotify() {
    getMainService()?.let { service ->
        // Les caractéristiques que nous voulons écouter
        notificationsToEnable.clear()
        listOf(
            BluetoothLEManager.CHARACTERISTIC_NOTIFY_STATE,
            BluetoothLEManager.CHARACTERISTIC_GET_COUNT,
            BluetoothLEManager.CHARACTERISTIC_GET_SET_WIFI,
        ).mapNotNull { uuid -> service.getCharacteristic(uuid) }
            .forEach { characteristic -> notificationsToEnable.addLast(characteristic) }

        // Android n'accepte qu'une opération GATT à la fois :
        // on active la première, les suivantes partiront depuis onDescriptorWrite
        enableNextNotification()
    }
}

Une seule opération GATT à la fois

Android refuse une nouvelle écriture tant que la précédente n'est pas terminée.

Écrire trois descripteurs dans une boucle ? Seule la première notification est activée, sans erreur visible.

La solution : une file, vidée au rythme de onDescriptorWrite.

@SuppressLint("MissingPermission")
private fun enableNextNotification() {
    // Plus rien dans la file : toutes les notifications sont actives
    val characteristic = notificationsToEnable.removeFirstOrNull() ?: return
    val gatt = currentBluetoothGatt ?: return

    // Indique que le GATT Client va écouter les notifications sur la caractéristique
    gatt.setCharacteristicNotification(characteristic, true)

    // Puis on prévient la lampe en écrivant dans le descripteur 0x2902 de la caractéristique
    val descriptor = characteristic.getDescriptor(BluetoothLEManager.CHARACTERISTIC_UPDATE_NOTIFICATION_DESCRIPTOR_UUID)
    if (descriptor == null) {
        // Pas de descripteur : on passe directement à la suivante
        enableNextNotification()
        return
    }
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.TIRAMISU) {
        gatt.writeDescriptor(descriptor, BluetoothGattDescriptor.ENABLE_NOTIFICATION_VALUE)
    } else {
        descriptor.value = BluetoothGattDescriptor.ENABLE_NOTIFICATION_VALUE
        gatt.writeDescriptor(descriptor)
    }
}

D'autres actions sont possibles (Wifi, Nom de la carte, …)

Elles seront à implémenter de la même manière dans le projet final.

Et la partie réseau ?

L'objet se pilote aussi en HTTP. La suite se trouve dans les autres supports :

• Android + HTTP
• Les bases d'Android

Et avec la librairie ?

La même application avec la Kotlin BLE Library de Nordic.

Mêmes UUID, mêmes caractéristiques, même lampe. Des coroutines et des Flow à la place des callbacks.

Le scan devient un Flow

centralManager
    .scan(10.seconds)
    .distinctByPeripheral() // un seul résultat par appareil
    .onEach { resultat -> /* ajouter resultat.peripheral à la liste */ }
    .launchIn(viewModelScope)

Plus de ScanCallback, plus de stopScan() à ne pas oublier.

La connexion se lit de haut en bas

centralManager.connect(peripheral, CentralManager.ConnectionOptions.Direct(timeout = 10.seconds, retry = 2))

val services = peripheral.services(listOf(LampeGatt.SERVICE))
    .filterIsInstance<RemoteServices.Discovered>()
    .first()
    .services

Plus de GattCallback : chaque ligne attend la précédente.

Notifications et écriture

// Écrit le descripteur 0x2902 pour nous, et gère la file
ledState.subscribe()
    .onEach { octets -> ledAllumee.value = octets.decodeToString() == "1" }
    .launchIn(this)

// suspend : sans exception, la lampe a reçu la valeur
toggleLed.write("1".encodeToByteArray())

Le TP avec la librairie

Android Compose et le BLE avec la librairie Nordic

Bonus : un mode simulé pour travailler sur l'émulateur Android, sans téléphone.

Récapitulatif

• Des permissions, différentes selon la version d'Android.
• Un scan, géré dans le ViewModel.
• Une connexion, suivie grâce à des états (Flow).
• Des caractéristiques pour écrire, des notifications pour écouter.
• Une opération GATT à la fois (la librairie s'en charge pour vous).

Des questions ?

Place au TP 🚀
