Les diagrammes de classe
Représenter les classes
Par Valentin Brosseau / @c4software
Abstraction d’un ensemble d’objets
[Image empruntée à J.-M. Jezequel]
Un diagramme de classes est un graphe :
- Nœud du graphe = Classe.
- Le lien = Relation entre des classes.
Les multiplicités
La navigabilité 1/2
Par défaut :
- Navigabilité dans les deux sens
- C1 a un attribut de type C2 et C2 a un attribut de type C1
La navigabilité 2/2
Spécification de la navigabilité :
- Orientation de l’association
- C1 a un attribut du type de C2, mais pas l’inverse
Attributs et des opérations au sein d'une classe
Un cas simple
Deux classes

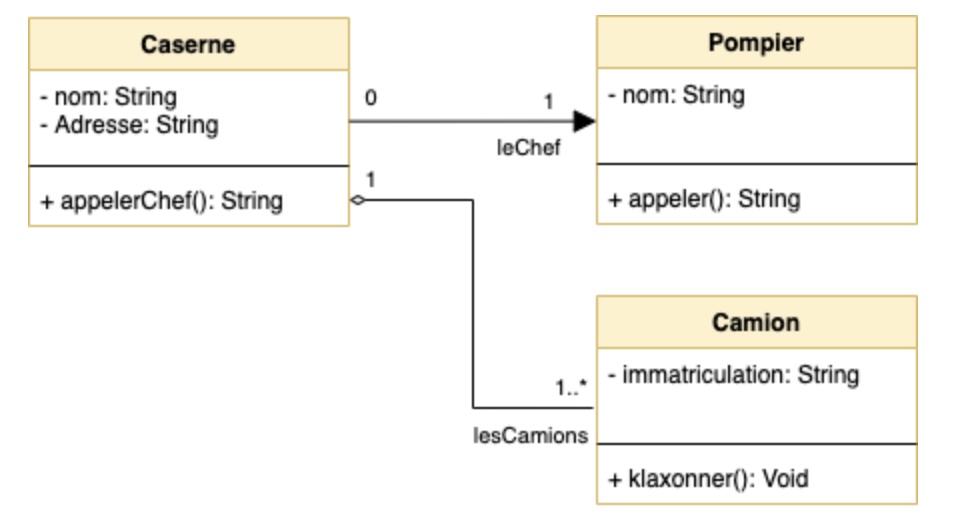

Un peu plus complexe
Un cas complet
