La modélisation objet ​

Ce document présente l'équivalence entre une représentation UML et la syntaxe objet (PHP)

Sommaire

Un instant !

Les exemples de ce document utilisent la syntaxe PHP 8 (propriétés et paramètres typés, types de retour). Attention cependant : la surcharge (plusieurs méthodes ou constructeurs avec le même nom) n'existe pas en PHP, même en PHP 8. Quand le diagramme UML montre plusieurs constructeurs, l'équivalent PHP est un seul constructeur avec des paramètres optionnels (valeur par défaut, type nullable ?Type). En Java ou en C#, la surcharge est en revanche possible.

Un diagramme de classes est un graphe : ​

  • Nœud du graphe = Classe
  • Le lien = Relation entre des classes.
  • Représente un problème dans son ensemble.

Multiplicité ​

Les multiplicités

La navigabilité ​

La navigabilité 1/2

Par défaut :

  • Navigabilité dans les deux sens
  • C1 a un attribut de type C2 et C2 a un attribut de type C1

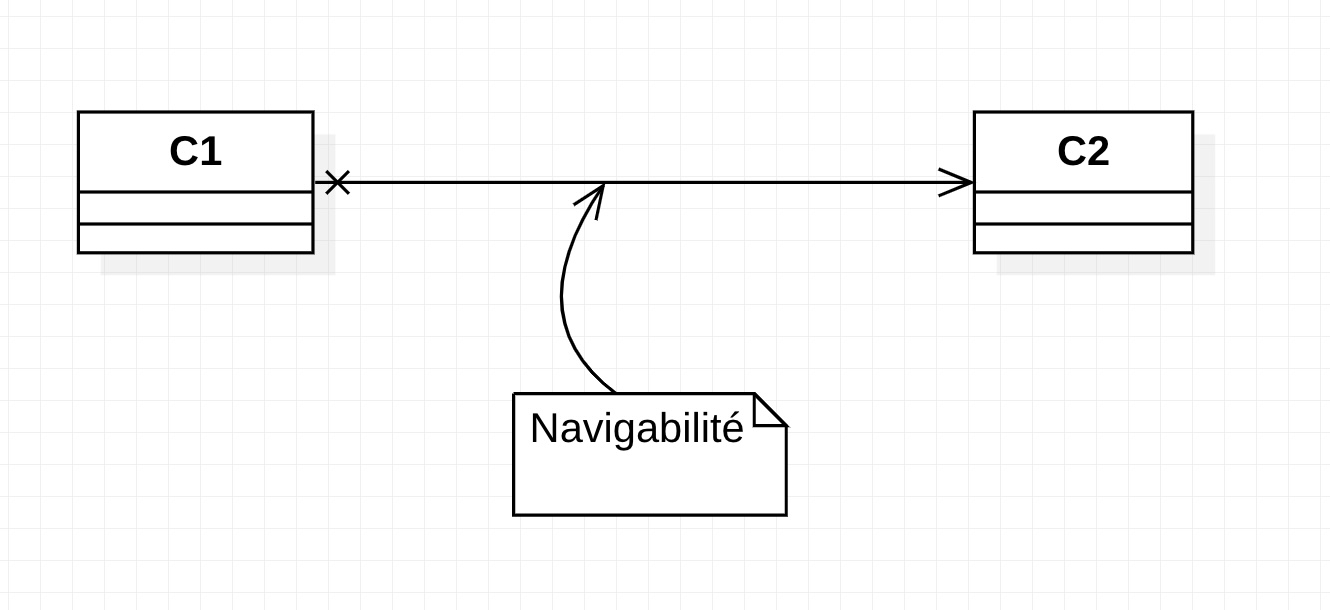

La navigabilité 2/2

Spécification de la navigabilité :

  • Orientation de l’association
  • C1 a un attribut du type de C2, mais pas l’inverse

Classe Personne ​

La classe Personne

php
class Personne {
    private string $nom;
    public int $age;

    function __construct(string $nom, int $age){
        $this->nom = $nom;
        $this->age = $age;
    }

    function estMajeur(): bool {
        return $this->age >= 18;
    }

    function getNom(): string {
        return $this->nom;
    }

    function setNom(string $nom): void {
        $this->nom = $nom;
    }
}

La surcharge ​

La surcharge

⚠️ Rappel : ce code illustre le concept, mais la surcharge n'est pas possible en PHP (ce code provoquerait une erreur). Elle est en revanche valide en Java ou en C#.

php
<?php
class SimpleClass
{
    // déclaration d'une propriété
    private string $var = 'une valeur par défaut';
    private string $var2 = 'une valeur par défaut';

    // Constructeur
    function __construct(string $var, string $var2)
    {
        $this->var = $var;
        $this->var2 = $var2;
    }

    // déclaration des méthodes
    public function displayVar(): void {
        echo $this->var;
    }

    public function setVar(string $var){
        $this->var = $var;
    }

    public function setVar(string $var, string $var2){
        $this->var = $var;
        $this->var2 = $var2;
    }
}
?>

En PHP, l'équivalent valide s'écrit avec un seul setVar et un paramètre optionnel :

php
public function setVar(string $var, ?string $var2 = null): void {
    $this->var = $var;

    if ($var2 !== null) {
        $this->var2 = $var2;
    }
}

Une personne possède une ou des voitures ​

La classe Personne & Voiture

php
class Voiture {
    public int $vitesse;
    private int $nombreKm;
    private DateTime $anneeFabrication;
    private ?Personne $leProprietaire;

    // Le propriétaire est optionnel : un seul constructeur suffit en PHP
    function __construct(int $nombreKm, DateTime $date, ?Personne $leProprietaire = null){
        $this->nombreKm = $nombreKm;
        $this->anneeFabrication = $date;
        $this->leProprietaire = $leProprietaire;
    }

    // Reste des méthodes

    function affecterProprietaire(Personne $p): void {
        $this->leProprietaire = $p;
    }
}

class Personne {
    private string $nom;
    private string $prenom;
    private float $salaire;
    private DateTime $dateNaissance;
    public int $nbEnfant;

    function __construct(string $nom, string $prenom){
        $this->nom = $nom;
        $this->prenom = $prenom;
    }

    function presenter(): string {
        return $this->nom . " " . $this->prenom;
    }
}

Un enseignant stagiaire a un Tuteur ​

La classe Enseignant et la récursive avec un Tuteur de type enseignant

php
class Enseignant {
    private string $nom;
    private string $prenom;
    private ?Enseignant $unTuteur;

    // Le tuteur est optionnel : un seul constructeur suffit en PHP
    function __construct(string $nom, string $prenom, ?Enseignant $tuteur = null){
        $this->nom = $nom;
        $this->prenom = $prenom;
        $this->unTuteur = $tuteur;
    }
}

⚠️ Nous avons ici une relation récursive, une classe qui possède une propriété du même type à l'intérieur. (Autre exemple, un Client possède un Parrain de type Client)

Classe Caserne & lien avec Pompier & collection de camions ​

La classe Caserne & Pompier & Camion

php
class Caserne {
    private string $nom;
    private string $adresse;
    private ?Pompier $leChef;
    private array $lesCamions; // Collection de Camion

    // Le chef et les camions sont optionnels : un seul constructeur suffit en PHP
    function __construct(string $nom, string $adresse, ?Pompier $leChef = null, array $lesCamions = []){
        $this->nom = $nom;
        $this->adresse = $adresse;
        $this->leChef = $leChef;
        $this->lesCamions = $lesCamions;
    }

    function appelerChef(): ?string {
        if($this->leChef){
            return $this->leChef->appeler();
        }

        return null;
    }
}

class Pompier {
    private string $nom;

    function __construct(string $nom){
        $this->nom = $nom;
    }

    function appeler(): string {
        return "Appel du pompier";
    }
}

class Camion {
    private string $immatriculation;

    function __construct(string $immatriculation){
        $this->immatriculation = $immatriculation;
    }

    function klaxonner(): void {
        echo "PimPom PimPom";
    }
}

Héritage ​

La classe Personne & Étudiant

php
class Personne {
    protected string $nom; // protected : accessible depuis les classes filles
    public int $age;

    function __construct(string $nom, int $age){
        $this->nom = $nom;
        $this->age = $age;
    }

    function estMajeur(): bool {
        return $this->age >= 18;
    }
}

class Etudiant extends Personne {
    private string $ine;

    function __construct(string $ine, string $nom, int $age){
        parent::__construct($nom, $age);
        $this->ine = $ine;
    }

    function toString(): string {
        return "{$this->nom}, {$this->age}, {$this->ine}";
    }
}

$etudiant = new Etudiant("0X…", "Valentin", 34);
$etudiant->estMajeur(); // Appel d'une méthode du parent => True
$etudiant->toString(); // Affiche « Valentin, 34, 0X… »

Héritage & Collection ​

La classe Personne

php
class Personne {
    protected string $nom; // protected : accessible depuis les classes filles
    public int $age;
    protected array $lesAdresses = [];

    function __construct(string $nom, int $age, array $lesAdresses){
        $this->nom = $nom;
        $this->age = $age;
        $this->lesAdresses = $lesAdresses;
    }

    function estMajeur(): bool {
        return $this->age >= 18;
    }
}

class Etudiant extends Personne {
    private string $ine;

    function __construct(string $ine, string $nom, int $age, array $lesAdresses){
        parent::__construct($nom, $age, $lesAdresses);
        $this->ine = $ine;
    }

    function toString(): string {
        return "{$this->nom}, {$this->age}, {$this->ine}, Nombre d'adresses => " . count($this->lesAdresses);
    }
}

$etudiant = new Etudiant("0X…", "Valentin", 34, [new Adresse("YOLO", "Angers")]);
$etudiant->estMajeur(); // Appel d'une méthode du parent => True
$etudiant->toString(); // Affiche « Valentin, 34, 0X…, Nombre d'adresses => 1 »

Cas complet ​

La classe Personne

php
class Caserne {
    private string $nom;
    private string $adresse;
    private ?Pompier $leChef;
    private array $lesCamions;

    // Le chef et les camions sont optionnels : un seul constructeur suffit en PHP
    function __construct(string $nom, string $adresse, ?Pompier $leChef = null, array $lesCamions = []){
        $this->nom = $nom;
        $this->adresse = $adresse;
        $this->leChef = $leChef;
        $this->lesCamions = $lesCamions;
    }

    function appelerChef(): ?string {
        if($this->leChef){
            return $this->leChef->appeler();
        }

        return null;
    }
}

class Personne {
    protected string $nom;
    public int $age;

    function __construct(string $nom, int $age){
        $this->nom = $nom;
        $this->age = $age;
    }

    function estMajeur(): bool {
        return $this->age >= 18;
    }
}

class Pompier extends Personne {
    private string $grade;

    function __construct(string $nom, int $age, string $grade){
        parent::__construct($nom, $age);
        $this->grade = $grade;
    }

    function appeler(): string {
        return "Appel du pompier";
    }
}

class Camion {
    private string $immatriculation;

    function __construct(string $immatriculation){
        $this->immatriculation = $immatriculation;
    }

    function klaxonner(): void {
        echo "PimPom PimPom";
    }
}

Classe Abstraite ​

Exemple Classe Abstraite

php
abstract class Personne
{
    protected string $nom = ""; // protected : accessible depuis les classes filles
    protected string $prenom = "";

    abstract public function printInfo(): string;

    public function getNom(): string {
        return $this->nom . "\n";
    }

    public function getPrenom(): string {
        return $this->prenom . "\n";
    }
}

class Enseignant extends Personne
{
    private float $salaire = 0;

    public function printInfo(): string {
        return $this->nom . " => " . $this->salaire;
    }
}

class Etudiant extends Personne
{
    private string $INE = "";

    public function printInfo(): string {
        return $this->INE . " => " . $this->nom;
    }
}

Les interfaces ​

Exemple Interface

php
interface Player{
    public function play(): void;
    public function stop(): void;
    public function pause(): void;
    public function reverse(): void;
}

interface Recorder{
    public function record(): void;
}

class DVDPlayer implements Player{

    // Vous avez ici des éléments propres à un
    // Lecteur DVD. Mais l'implémentation
    // FORCERA à déclarer au moins les 4 méthodes suivantes

    public function play(): void {
        // Implémentation de la méthode
    }

    public function stop(): void {
        // Implémentation de la méthode
    }

    public function pause(): void {
        // Implémentation de la méthode
    }

    public function reverse(): void {
        // Implémentation de la méthode
    }
}

class TapePlayer implements Player, Recorder{

    // Vous avez ici des éléments propres à un
    // lecteur cassette. Mais la DOUBLE implémentation
    // FORCERA à déclarer au moins les 4 méthodes suivantes
    // + La méthode record de l'interface Recorder

    public function record(): void {
        // Implémentation de la méthode
    }

    public function play(): void {
        // Implémentation de la méthode
    }

    public function stop(): void {
        // Implémentation de la méthode
    }

    public function pause(): void {
        // Implémentation de la méthode
    }

    public function reverse(): void {
        // Implémentation de la méthode
    }
}


class Studio{

    // Le type est l'interface : n'importe quel Player convient (DVDPlayer, TapePlayer…)
    private Player $player;

    function __construct(Player $player){
        $this->player = $player;
    }
}
×
